PCI Express Expander Backplane System
Erweitern Sie mit unserer PCIe Erweiterungstechnologie die Anzahl der PCIe-Steckplätze auf einem Mainboard Ihrer Wahl. Platzieren Sie einfach den mitgelieferten Host-Adapter auf einem freien PCI Express x4-Steckplatz Ihres Mainboards. Das Gegenstück, der sogeannte Client Adapte, wird auf der PCI-Express Backplane plaziert. Mit Hilfe der mitgelieferten Datenkabel verbinden Sie nun die die beiden Controller miteinander. Das System ist sofort Einsatzbereit. Die Backplane(s) verfügt über einen transparenten PCIe-Switch, der die Kommunikation zwischen den PCIe-Geräten und dem Host transparent abwickelt. Es werden keine Treiber benötigt und es funktioniert auf allen Systemen von Windows über MAC OS bis Linux.
PCI Express Backplane - Case #2 - ATX Gehäuse

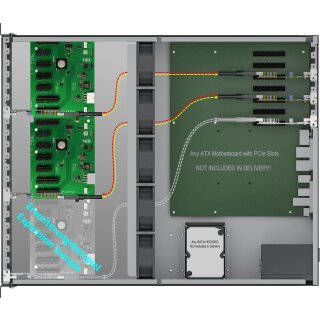

Das Case #2 bietet Platz für 6/12/18/19x PCIe-Slots in einem robusten 19" Gehäuse. Zusätzlich zu den Backplanes kann im Case #2 ein ATX Mainboard platziert werden, auf dem der/die Client Adapter zur Erweiterung der PCI Express Steckplätze platz findet. Verbunden werden der Client Adapter auf der Backplane und der Hostadapter auf dem Mainboard, mit den mitgelieferten 50cm Datenkabel.
Ebenfalls im Lieferumfang befindet sich das 650Watt SFX-Netzteil das für den Dauerbetrieb (24/7) ausgelegt ist, dazu arbeiten fünf 80mm-Lüfter und sorgen für optimale Kühlung, auch bei voller Kartenbestückung und Einsatz in rauer Industrieumgebung.
Ihre gewählte Ausbaustufe:
PCI Express GEN2 | 12x Erweiterungen - Backplanes & Hostcontroller | ATX Case #2
Bei dieser Variante besteht der Lieferumfang aus folgenden Komponenten:
- Case #2 - ATX Gehäuse
- 650Watt SFX-Netzteil
- 2x Backplane PCIe Gen2 - 6 fach
- 2x Set 50cm Datenkabel
- 2x Clientadapter* (Platzierung auf Backplane für Uplink)
- 2x Hostadapter* (Platzierung auf Mainboard)
- 5x Gehäuselüfter 80mm
*Client / Hostadapter können sowohl für interne als auch externe (zu einem anderen Gehäuse) genutzt werden. Hierfür kann der Adpater von Intern auf Extern mittels Jumperstellung umgestellt werden. Für eineVerbindung zu einem anderne Gehäuse stehen weitere Kabellängen zur Verfügung, sprechen Sie uns bitte hierfür einfach an.
Technische Daten Backplane PCIe Gen2 - 6 fach:
- Upstream: 1x PCI Express 2.0 X4
- Downstream: 2x PCI Express 2.0 X4, 4x PCI Express 2.0 X1
- Switching Kapazität: 20 bps
- Leistungsaufnahme: 6 W
- Passend für die Gehäuse Case #2, Case #3 und Case #4
- Hergestellt in Deutschland
| Erzielbare Datenraten |
Kabel 1 |
+ Kabel 2 |
| PCIe Generation1 |
5 Gbit/s |
10 Gbit/s |
| PCIe Generation2 |
10 Gbit/s |
20 Gbit/s |
Hinweis: die PCIe Spezifikation sehen nur PCIe x1 als verpflichtende
Fallback Option vor.
|
