PCI Express Expander GEN2 Backplane System Case 4
Erweitern Sie mit unserer PCIe Erweiterungstechnologie die Anzahl der PCIe-Steckplätze auf einem Mainboard Ihrer Wahl. Platzieren Sie einfach den mitgelieferten Host-Adapter auf einem freien PCI Express x4-Steckplatz Ihres Mainboards. Das Gegenstück, der sogeannte Client Adapte, wird auf der PCI-Express Backplane plaziert. Mit Hilfe der mitgelieferten Datenkabel verbinden Sie nun die die beiden Controller miteinander. Das System ist sofort Einsatzbereit. Die Backplane(s) verfügt über einen transparenten PCIe-Switch, der die Kommunikation zwischen den PCIe-Geräten und dem Host transparent abwickelt. Es werden keine Treiber benötigt und es funktioniert auf allen Systemen von Windows über MAC OS bis Linux.

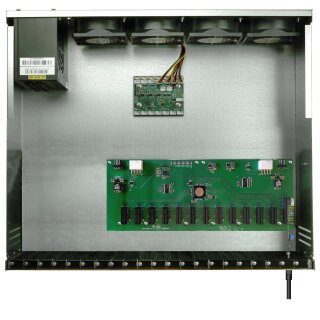

PCI Express Backplane - Case #4 - Expandio Gehäuse
"Case #4" bietet Platz für 19 x PCIe-Slots (14 davon volle Länge) in einem robusten 19" Gehäuse.
Über den Clientadapter, welche auf dem Upstream Port einer Backplane plaziert ist, wird die Verbindung zum Hostadapter auf einem freien PCIe Slot des Hostsystem (z. B. 19" 1HE Server Maiboard) hergestellt.
Kabellängen von 0,8 – 5m sind möglich.
Das 650 Watt SFX-Netzteil ist für den Dauerbetrieb (24/7) ausgelegt.
Vier 80 mm-Lüfter sorgt für optimale Kühlung, auch bei voller Kartenbestückung und Einsatz in rauer Industrieumgebung.
Ihre gewählte Ausbaustufe:
PCI Express GEN2 | 12x Erweiterungen - Backplanes & Hostcontroller | Case #4
Bitte beachte: Auf dem verwendeten Mainboard werden 1x freie PCIe Express x4-Steckplätze benötigt.
Bei dieser Variante besteht der Lieferumfang aus folgenden Komponenten:
- Case #4 - Expandio Short Gehäuse
- 650Watt SFX-Netzteil
- 1x Backplane PCIe Gen2 - 12 fach
- 1x Set 200cm Datenkabel
- 1x Clientadapter* (Platzierung auf Backplane für Uplink)
- 1x Hostadapter* (Platzierung auf Mainboard)
- 4x Gehäuselüfter 80mm
*Client / Hostadapter können sowohl für interne als auch externe (zu einem anderen Gehäuse) genutzt werden. Hierfür kann der Adpater von Intern auf Extern mittels Jumperstellung umgestellt werden. Für eine Verbindung zu einem anderne Gehäuse stehen weitere Kabellängen zur Verfügung, sprechen Sie uns bitte hierfür einfach an.
Technische Daten Backplane PCIe Gen2 - 12 fach:
- Upstream: 1x PCI Express 2.0 X4
- Downstream: 12x PCI Express 2.0 X1
- Switching Kapazität: 20 bps
- Leistungsaufnahme: 6 W
- Passend für die Gehäuse Case #2 und Case #4
- Hergestellt in Deutschland
| Erzielbare Datenraten |
Kabel 1 |
+ Kabel 2 |
| PCIe Generation1 |
5 Gbit/s |
10 Gbit/s |
| PCIe Generation2 |
10 Gbit/s |
20 Gbit/s |
Hinweis: die PCIe Spezifikation sehen nur PCIe x1 als verpflichtende
Fallback Option vor.
