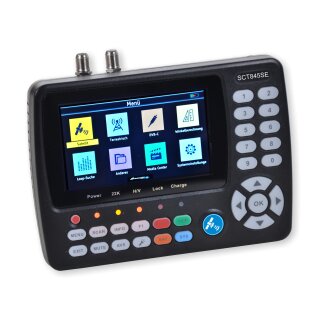

Das Summit SCT 845 SE ist ein Kombi Messgerät für alle Bereiche.
Es können DVB-S/S2/S2X Signale genauso wie DVB-T/T2(H.265) und DVB-C gemessen werden.
Die Signalstärke und Signalqualität (MER) werden als numerische Messwerte und als Balkenanzeige dargestellt.
Als weitere Messwerte ermittelt es das Signal-/Rauschverhältnis (C/N) und die Bitfehlerrate (BER).
Zusätzlich kann auch die Bildqualität über den hochauflösenden 11 cm TFT-LCD-Bildschirm überprüft werden.
Verbesserungen Summit SCT 845 SE im Gegensatz zum SCT 845:
- Unterstützt DVB-S2X (10bit)
- Verbessertes hochauflösendes Display
- Schnellerer Prozessor
- Verbesserte Software
Die Lieferung erfolgt inklusive Gummischutzhülle, Steckernetzteil, 12V Anschlusskabel (zur Spannungsversorgung von 12V CCT Kameras - kein Ladeadapter!), AV-Kabel (3,5mm Klinke auf 3x Cinch) und 2x F-Verbinder (zum Einschrauben in die Messbuchsen RF / ANT). Um eine Satelliten-Antenne schnell auf den gewünschten Satelliten ausrichten zu können, sind viele Satelliten bereits vorprogrammiert. Eine Senderliste für Astra 19,2 ist bereits vorab auf das Gerät aufgespielt
Funktionsumfang:
- Digitales Messgerät für DVB-S/S2/S2X (10Bit), DVB-T/T2 (H.265) und DVB-C
- Loop-Suche für alle Bereiche
- Anzeige der Signalstärke wahlweise in dBµV, dBm oder dBmV
- 4,3" TFT LCD Bildschirm
- HDMI 1.4 Anschluss (für externen Bildschirm) - Vollfarben OSD-Menü
- A/V Ausgänge: 3,5mm Klinke (über AV-Kabel), HDMI Ver 1.4
- Analoger Videoeingang & 12VStromversorgung Test von CCT Kameras
- Schneller Systemstart
- Einfache Bedienung
- Kanalliste nach Bereichen oder komplett anzeigbar.
- Schnelles Einrasten
- Messung von: Pegel, C/N, BER, MER
- Abschaltbares, akustisches Einrast- und Pegelsignal
- DiSEqC 1.0, 1.1, 1.2, USALS
- Unicable
- LNB Versorgung: 13/18V,0/22kHz
- Schutz vor LNB Kurzschluss
- 5V, 12V, 24V Speisung terrestrischer Antennen
- USB 2.0 Anschluss
- Tastaturbeleuchtung (abschaltbar)
- Firmware-Update über USB
- Sichern/Rücksichern der Kanallisten über USB
- Winkelrechner für SAT-Antennen
- Taschenlampenfunktion
Technische Daten:
Betriebsspannung: 7,4 V
Li-oN Batterie: 2.6 Ah
Gewicht 500g
Abmessungen (H x B x T) 170 x 120 x 40mm
Anschlüsse:
HDMI: Digitaler Audio- und Video-Ausgang Ver 1.4 für TV-Geräte mit HDMI-Eingang.
USB: 1 USB-2.0 Port zum Anschluss eines USB-Datenträgers
(Der eingebaute Mediaplayer kann unterschiedliche Formate von USB-Datenträgern wiedergeben.)
AV IN / AV OUT: AV-Eingang und Ausgang .
(Es können externe Quellen wiedergegeben oder das empfangene Signal auf ein externes Gerät weitergeleitet werden.)
DC OUT (12 V): Ausgang zur Spannungsversorgung von CCT Kameras
DVB-S/S2 (RF) F-Buchse: Zum Anschluss der Signalquelle (LNB, Multischalter) mittels F-Stecker.
T2/T/C (ANT) F-Buchse: Zum Anschluss an Terrestrische Antennen oder an das Breitband-Kabelnetz mittels F-Stecker.
Lieferumfang:
Messgerät, deutsche Bedienungsanleitung, Gummischutzhülle, Steckernetzteil, 12V Anschlusskabel (zur Spannungsversorgung von 12V CCT Kameras - kein Ladeadapter!), AV-Kabel (3,5mm Klinke auf 3x Cinch) und 2x F-Verbinder (zum Einschrauben in die Messbuchsen RF / ANT).
